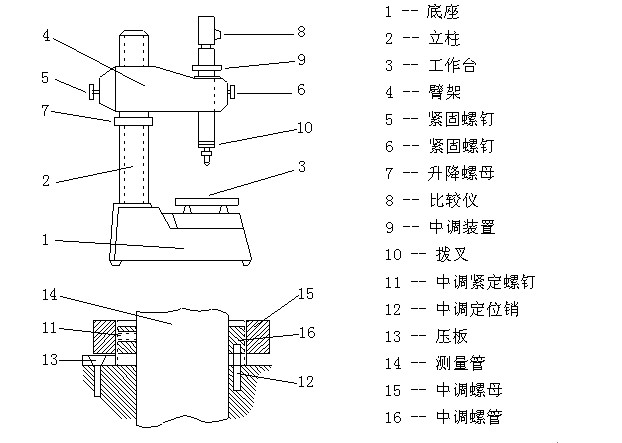

CWJ測微計座說明書 一.主要用途： 測微計座是長度計量中廣泛應用的精密儀器。它具有構造簡單、工作可靠、便于攜帶等優點。測微計座是作為計量室或工廠制造量具、工具以及精密加工時測量所必需的儀器。它可測量工件的幾何形狀誤差和零件相互位置的正確性，也可用比較法測量長度。 二.主要結構： 測微計座主要由底座、立柱、臂架、工作臺等部件組成。(如圖) 三.使用方法： 使用時先將中調裝置裝在臂架上與之相結合的孔上。然后將比較儀(用戶自備)插入裝好，旋動中調螺母，露出緊用螺釘⑾，將其上緊，然后將中調螺管旋至中調行程中間部位。再裝上拔叉⑽(用戶自備)，即可調整零位、測試使用。 對正零位時，參照圖1。先松開緊固螺釘⑸，旋動升降螺母⑺，使臂架隨之升降，并使比較儀測頭與被測工件測量面相距0.5-1ｍｍ，即上緊緊固螺釘⑸，松開緊固螺釘⑹，旋動中調螺母⑵，使指針對正零位并上緊緊固螺釘⑹。如果指針相對零位還有偏移，則旋動比較儀微調，對正零位后進行測量。 四.主要技術數據： 1.測量范圍：0—300ｍｍ 2.示值范圍：±0.03ｍｍ(按用戶自備的比較儀選用) 3.工作臺面與測量桿軸線不垂直度不大于5′ 五.使用須知： 1.中調螺管與比較儀測量管裝配，以使測量管不能相對中調螺管轉動和滑動為準。不可將緊定螺釘⑾擰得過緊。 2.使用中調對“0”時，注意中調有效行程為5ｍｍ，每測試一次后，應使中調管處于有效行程的中間部位。 3.對“0”時切勿使測頭下降過猛，以免損壞比較儀。 4.操作時，應采取適當措施，避免量塊或工件碰傷工作臺，使用后應及時進行清洗保養。 |
